Схема підключення RGB стрічки

Схема підключення RGB стрічки

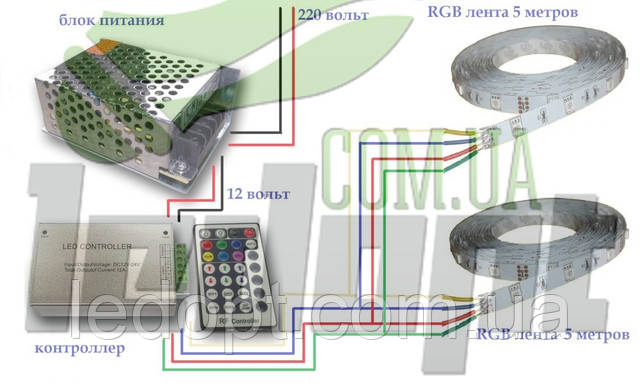

Схема підключення RGB стрічки: до низьковольтного виходу блоку живлення підключається контролер, відповідно до плюса та мінуса. А потім підключається до контролера світлодіодна стрічка, до відповідних клем. Тут від контролера до стрічці йде 4 дроту: 3 з них керують квітами:

- червоним (R)

- зеленим (G)

- синім (B)

-   останній є спільним харчуванням.

До контролера RGB стрічки подається напруга від блоку живлення. Сам контролер має кнопки (регулятори) для налаштування параметрів світіння світлодіодної стрічки.

Схема підключення RGB стрічки представлена у вигляді:

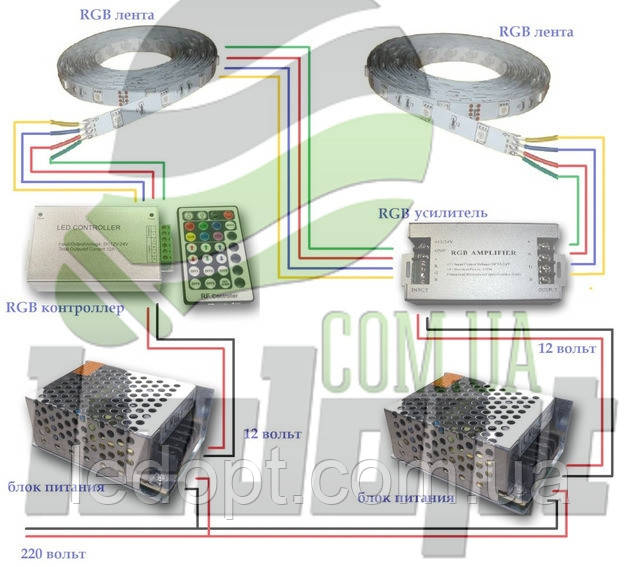

Підсилювач для різнобарвною світлодіодним стрічки має дві клемні колодки: «Вхід» – «Input» (4 контакти) і «Вихід» – «Вихід» (6 контактів). До входу підсилювача підключаються чотири дроти від попередньої світлодіодної стрічки, по цих дротах передається сигнал управління від контролера, але вхід підсилювача споживає незначний струм керування колірними каналами. До виходу також підключаються чотири дроти вже наступного світлодіодної стрічки, а також два дроти від ще одного блоку живлення, за рахунок якого власне і посилюється керуючий сигнал.

Через першу стрічку протікає її номінальний струм, а підживлення енергії для другої і наступних стрічок здійснюються від другого і наступних блоків живлення відповідно, посилюючи управляючий сигнал, який поступає з одного спільного контролера. Контролер при цьому не перевантажується і все синхронно управляється з одного пульта. Єдине, треба постаратися не переплутати дроти і контакти. «Input(+)», «Input-R», «Input-G», «Input-B» – відповідно контакти для загального висновку («маси»), червоного, зеленого та синього каналів кольорів першої стрічки, яка підключена безпосередньо до RGB-контролеру. «Power(+)» та «Power(–)» - це «плюс» і «мінус», що надходять від другого (або наступного) блоку живлення, за рахунок якого виконується посилення керуючого струму для кожного колірного каналу. «Output(+)», «Output-R», «Output-G», «Output-B» – відповідно контакти для загального висновку, червоного, зеленого та синього каналів кольорів другий (або подальшою стрічки), для якої підсилювач підсилює сигнал управління. Ось і вся премудрість. Насправді все набагато простіше, ніж здавалося б. Звичайно ж, послідовність розташування та позначення роз'ємів на клемних колодках підсилювача в залежності від моделі можуть трохи відрізнятися від описаних вище. Але зазвичай виробники позначення роблять інтуїтивно зрозумілими. Головне уважно придивитися і нічого не переплутати.
